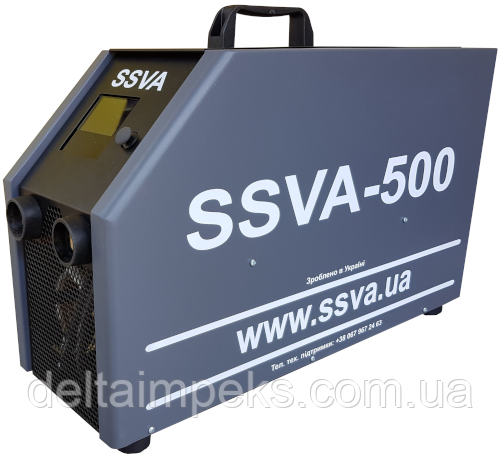

Зварювальний інвертор SSVA 500

Багатофункціональне джерело струму інверторного типу SSVA 500 здатний на багато що, а саме:

• MMA – ручне дугове зварювання;
• MIG/MAG – дугове зварювання в захисних газах із механізованим подаванням зварювального дроту:
  • режим вимушених коротких замикань (ВКЗ);
  • режим струйного переноса металла;
  • два режими «PULSE MIG/MAG» (імпульсне зварювання): простий і розширений. З можливістю зварювання алюмінію в середовищі аргона.
• TIG – зварювання неплавним вольфрамовим електродом у середовищі інертних газів із контактним підпалом дуги — із заварюванням кратера;
• Spot welding – контактне зварювання.
• максимальний зварювальний струм — 650 А; на номінальному зварювальному струмі 420 А ПН=100%, на номінальному зварювальному струмі 500 А — не менш ніж 60%;
• найсучасніша схемотехніка, повністю цифрове керування за допомогою потужного ARM-мікроконтролера на ядрі Cortex у реальному часі;
• промисловий рівень захисту плати;
• великий кольоровий дисплей зі зручним керуванням за допомогою джойстика;

Комплект постачання:

• Джерело струму інверторного типу SSVA-500 — 1 шт.
• Кабель КГ 1 × 50 4 м із затискачем «маса» MK 600 ABICOR BINZEL — 1 шт.
• Інструкція з експлуатації — 1 шт.

Короткий опис деяких характеристик SSVA 500

• Трифазна напруга живлення — 3×380 У (номінал), допустимий діапазон — 310 — 420 В. Кабель живлення складається з чотирьох ізольованих дротів: для трьох фаз і заземлення корпусу.
• Максимальний гарантований струм у всіх режимах — не менш ніж 550 А.
• Високе значення тривалості навантаження (ПН). На зварювальному струмі до 420 А — безперервний режим (ПН=100%), на зварювальному струмі 500 А — не менш ніж 60 %.

Особливості конструкції та схемотехніки

• Силова частина має дворазовий запас вихідної потужності (відносно тієї, що доступна користувачеві).
• Силова частина побудована за схемою подвійного косого півмосту з фазовим зсувом ШІМ на 180°. Перетворювачами керує високопродуктивний 32-розрядний контролер ARM Cortex-M4.
• Силова плата перетворювача та плата випрямляча для захисту від струмопровідного пилу та вологи залити силіконовим прозорим компаундом.
• Кожен апарат SSVA-500 в процесі виробництва під час перевірки та калібрування проходить стрес-тест під навантаженням із рівнем струму не менш ніж 950 А. Калібрування максимального робочого пікового струму — 650 А.
• ПЗ підтримує термінал UART зі швидкістю 230400 бод для роботи в автоматичному режимі в складі роботизованих комплексів.
• Розробники активно працюють над поліпшенням споживчих властивостей SSVA-500. Упродовж усього терміну експлуатації апарата користувачеві будуть доступні всі нові напрацювання через оновлення ПЗ в сервісному центрі, регіональним дилером або самостійно.

Керування

Керування параметрами здійснюється за допомогою чотирипозиційного джойстика з центральною кнопкою. Інформація зображається на кольоровому 3,5" LCD-дисплеї.

Курсор (зелена стрілка) вказує активний у цей момент пункт меню.
Рух джойстика вгору/вниз переміщує курсор вгору/вниз для вибору пункту меню.
Рух джойстика вліво/вправо змінює значення параметра для обраного пункту меню.
Натискання на центральну кнопку джойстика показує підказки та опис поточного елемента меню.

Огляд режимів

Для вибору режиму роботи необхідно:
– встановити курсор у верхньому рядку меню;
– рухом джойстика вліво/праворуч вибрати метод і режим зварювання:

• [MMA. Ручна Дугова зварка]
• [MIG/MAG 1. Режим ВКЗ]
• [MIG/MAG 2. Струменеве перенесення]
• [MIG/MAG 3. Простий імпульс]
• [MIG/MAG 4. Розширений імпульс]
• [TIG. Зварювання вольфр. електродом]
• [SPOTTER. Контактне зварювання]
  или:
• [Глобальні параметри, інфо]
• [Статистика]

MMA. Ручне Дугове зварювання

[MMA. Ручне Дугове зварювання]

Зварювання всіма типами електродів, стріжка

[Вих. струм, А]

0-550 А
Встановлення бажаного вихідного струму

[Жорсткість, %]

0—100%
Встановлення нахилу Вольт-Амперної характеристики, «енергічність дуги»

[Форсаж, сек]

0,0-3,0 сек
Підкидання струму в момент початку зварювання на певний час

[Огр ХХ (1-вкл)]

0 або 1
«1» — обмеження вихідної напруги до 12 Ввімкнено. Для безпечної роботи в середовищах із підвищеною вологістю, всередині ємностей та ін.

MIG/MAG 1. Режим ВКЗ

[MIG/MAG 1. Режим ВКЗ]

Дугове зварювання в захисних газах із механізованим подаванням зварювального дроту («напівавтоматичне» зварювання) у режимі перенесення металу з Вимушеними короткими Замиканнями дротом 0,8-2,0 мм у середовищі газу СО2 і суміші газів Ar/CO2 або Ar/CO2/O2. Характерні: вищий катет і зменшене тепловкладення в матеріал щодо інших режимів

[Напруга V]

Встановлення вихідної напруги. У разі правильного настроювання під поточну швидкість подавання дроту кінчик дроту є в зварювальній ванні, кулька не утворюється

[Жорсткість %]

Встановлення відносного пікового струму або балансу між стійкістю зварювального процесу та кількістю періодичних бризок

MIG/MAG 2. Струменеве перенесення

[MIG/MAG 2. Струменеве перенесення]

Найпродуктивніший «напівавтоматичний» зварювання — режим Струменеве перенесення металу — дротом 0,8-2,0 мм у середовищі газу СО2 і суміші газів Ar/CO2 або Ar/CO2/O2. Характерні: низький катет, велике прогрівання матеріалу та підвищені швидкості подавання дроту

[Напруга, V]

Встановлення вихідної напруги. У разі правильного настроювання під поточну швидкість подавання дроту кінчик дроту є в зварювальній ванні, кулька не утворюється

[Жорсткість %]

Встановлення відносного пікового струму або балансу між стійкістю зварювального процесу та кількістю періодичних бризок. У цьому режимі потрібно зменшувати жорсткість, наскільки це можливо, але без зриву рівномірного процесу зварювання. Бажані значення: 4-8 %

MIG/MAG 3. Простий імпульс

[MIG/MAG 3. Простий імпульс]

«Півавтоматичне» зварювання в режимі імпульсного перенесення металу дротом 0,8-1,6 мм у середовищі суміші газів Ar/CO2 або Ar/CO2/O2. Характерні: низький катет, аж до негативного, велике прогрівання матеріалу та те, що немає бризок під час правильного настроювання.
Комфортне зварювання алюмінію в середовищі інертних газів Ar, He, Kr

[Струм піку, А]

Встановлення пікового струму. У разі правильного настроювання під поточну швидкість подавання дроту та поточний набір параметрів кінчик дроту не торкається зварювальної ванни, кулька не утворюється

[Набір налаштувань]

Заготовлені набори налаштувань: 0-10; для діапазонів швидкостей і різних діаметрів дроту, починаючи зі швидкості ~50 і діаметра дроту 0,8 мм (набір параметрів 0)

MIG/MAG 4. Розширений імпульс

[MIG/MAG4. Розширений імпульс]

«Півавтоматичне» зварювання в режимі імпульсного перенесення металу дротом 0,8-1,6 мм у середовищі суміші газів Ar/CO2 або Ar/CO2/O2. Характерні: низький катет, аж до негативного, велике прогрівання матеріалу та те, що немає бризок під час правильного настроювання.
Комфортне зварювання алюмінію в середовищі інертних газів Ar, He, Kr

[Струм піку, А]

Встановлення пікового струму. У разі правильного настроювання кінчик дроту не торкається зварювальної ванни, кулька не утворюється

[Струм бази, 1/К]

Базовий струм відносно пікового. За значення К=10 базовий струм менш ніж піковий вдесятеро

[Довжина паузи, К]

Час дії базового струму щодо пікового. За значення К = 10 час дії базового струму вдесятеро більший час дії пікового струму

[Частота, Гц]

0-300 Гц
Бажано уникати частот, кратних частот мережі

TIG. Зварювання неплавним електродом

[TIG. Зварювання вольфр. електродом]

Зварювання неплавним (вольфрамовим) електродом у середовищі інертних газів

[Вих. струм, А]

Встановлення бажаного вихідного струму

[Нахил, %]

Встановлення нахилу вольта-Ампераної характеристики

[Зав. кратера, сек]

Заварювання кратера. Встановлення часу плавного спаду струму перед обривом дуги

SPOTTER. Контактне зварювання

[SPOTTER. Контактне зварювання]

Контактне зварювання або дозоване прогрівання одиничним імпульсом струму встановленої величини

[Вих. струм, А]

Встановлення бажаного значення імпульсу вихідного струму

[Час імп., сек]

Тривалість імпульсу струму (від 0,01 до 10 сек) під час натискання на кнопку пальника

Загальні параметри, інформація

[Загальні параметри, інфо.]

[Обмежувачі. ПВ toC]

Ручне обмеження ПВ апарата дає змогу користуватися слабкострумовими пальниками без ризику виходу їх із ладу.
У разі використання зварювальних рукавів із невеликим ПВ Ви можете обмежити ПВ самого апарата. Встановлені 170oC відповідають ПВ = 100 % на 420 А

[Колір. див. дисплей.]

Колірна схема дисплея: пряма або інверсна

Display V11 id=0x00520051 — поточна версія ПЗ та унікальний ідентифікаційний номер дисплея

Power V11 id=004B0040 — поточна версія ПЗ та унікальний ідентифікаційний номер силової плати

JavaScript

Для статистики — за кожним режимом окремо — враховуються дані роботи під навантаженням понад 10 А щодо загального часу роботи під навантаженням.

U_in — (для розробників) середнє значення АЦП напруги мережі під навантаженням за останню годину роботи. 380 В =~2700. 420 В = ~3200

Iout — (для розробників) середнє значення АЦП вихідного струму. 650 А= ~1900

e_page D/P — (для розробників) кількість записів сторінок EEPROM дисплея та силової плати

Блокир. А — (для розробників) кількість спрацьовувань аварійного відсічення за струмом

Блокир. Т°C — кількість спрацьовувань відсічування за перегріванням

Кількість вмик. — кількість увімкнень

Вр. раб. — час роботи під навантаженням

Вр. вмик. — загальний час у ввімкненому стані
