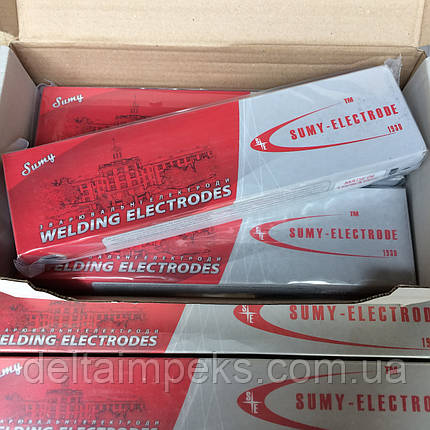

Електроди УОНІ-13/45, 3 мм

Тип Е42А

Електроди для зварювання вуглецевих і низьколегованих сталей УОНІЇ -13/45

ГОСТ 9466-75

ГОСТ 9467-75

ОСТ 5.9224-75

ISO 2560

Е433В20

Е42А-УОНІЇ-13/45-Ø-УД

Е412(3)—Б20

DIN 1913

Е4333В10

AWS A.5.1

Е6015

BS 639

Е4333В20

Основне призначення

Для зварювання сталей 09Г2, МС-1, 10Г2С1Д-35, 10Г2С1Д-40, 10ХСНД, 20Л, 25Л, і ін. з вуглецевими сталями марок Ст3, БСт3, ВС3, С, Ст4 поковок зі сталі 08ГДНФ і 08ГДНФ та зварювання монтажних стиків під час блокової сталі. Зварювання у всіх просторових положеннях, крім вертикального зверху вниз, постійним струмом зворотної полярності.

Режими зварювання

           Ток, А

Постійна, зворотна полярність

Положення зварювання

Діаметр електрода, мм

2.0

2.5

3.0

4.0

5.0

Нижнє

40-80

70-90

100-130

180-210

220-280

Вертикальне (знизу вгору)

40-70

60-80

90-120

130-160

160-210

Стельовий

40-70

60-80

90-120

130-160

—

Положення швів, що зварюються

Хімічний склад металу шва (типове значення), %

З

Вуглець

Si

Кремний

Mn

Марганець

S

Сірка

P

Фосфор

0,09

0,30

0,60

0,015

0,022

Механічні властивості металу шва (типове значення)

Температура

 випробувань,

oС

Тимчасовий опіррозриву,

МПа (кгс/мм²)

Порівняно подовження, %

Ударна в'язкість,

МДж/м² (кгс м/см²)

+20

480 (49,0)

29,0

2,0 (20,0)

- 20

—

—

1,0 (10,0)

Вологість електродів перед застосуванням  ≤ 0,3 %

Рекомендації

Електроди  чутливі до утворення пористості за наявності іржі та олії на крайках зварюваних деталей, а також у разі збільшення довжини дуги. Зварювання виконувати короткою дугою, крайки перед зварюванням зачистити. Повторне проколювання електродів перед зварюванням 350÷400 oС упродовж 1,0-2,0 годин.
