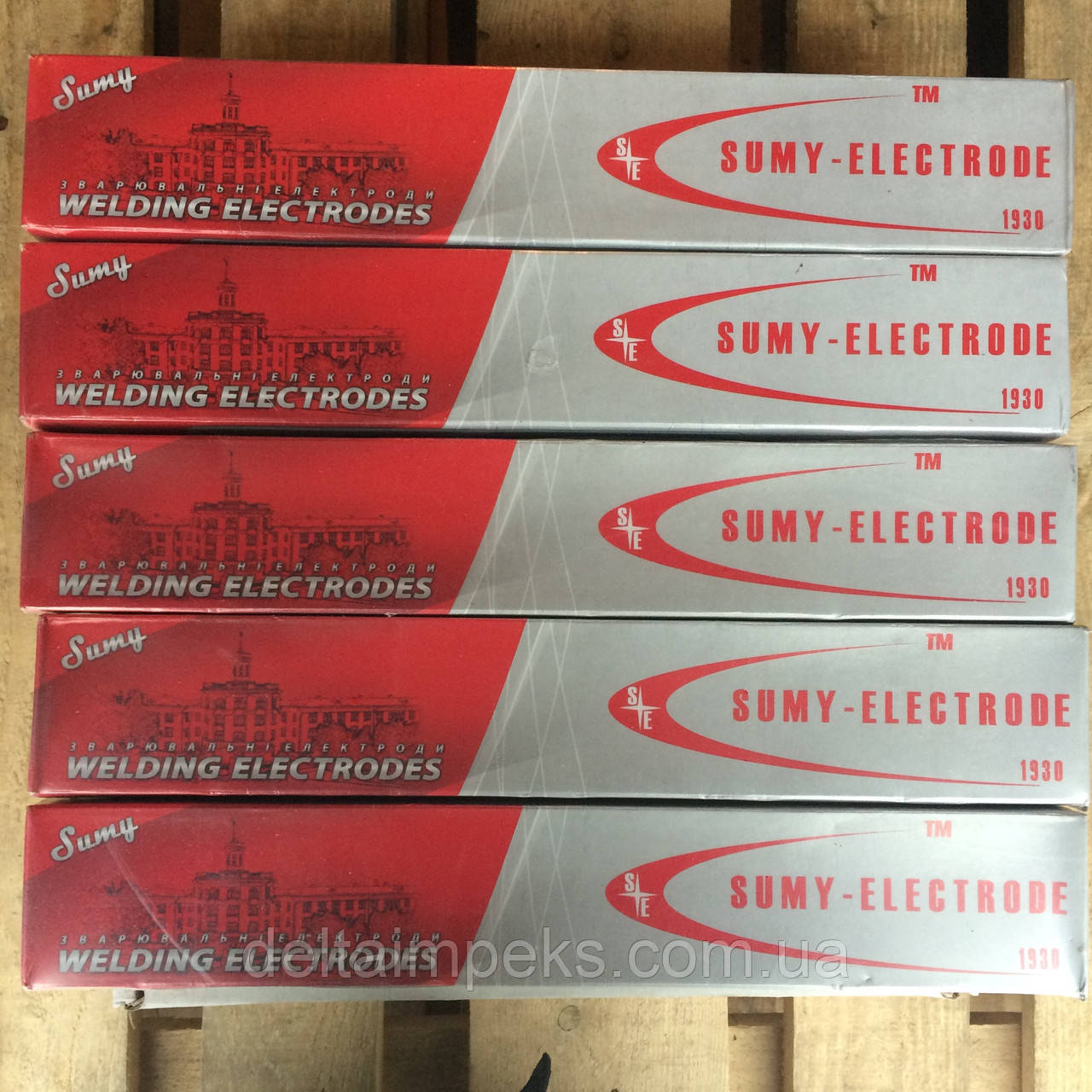

Електроди АНО-4, 4 мм

Тип Е46

Електроди для зварювання вуглецевих і низьколегованих сталей  АНО-4

ГОСТ 9466-75

ГОСТ 9467-75

ТУ 14-4-1449-87

ISO 2560

Е432R21

Е46-АНО-4-Ø-УД

Е430(3)–Р21

DIN 1913

Е4332R21

AWS A.5.1

Е6013

BS 639

Е4332R21

Основне призначення

Для зварювання конструкцій із низьковуглецевих сталей марок Ст3, 10, 20 та ін.

Режими зварювання

           Ток, А

Постійна, зворотна полярність

Положення зварювання

Діаметр електрода, мм

3.0

4.0

5.0

Нижнє

100-140

170-210

190-270

Вертикальне (знизу вгору)

90-110

140-150

150-170

Стельовий

100-120

140-170

—

Положення швів, що зварюються

Хімічний склад металу шва (типове значення), %

З

Вуглець

Si

Кремний

Mn

Марганець

S

Сірка

P

Фосфор

0,10

0,20

0,60

0,025

0,030

Механічні властивості металу шва (типове значення)

Температура

 випробувань,

oС

Тимчасовий опір розриву,

МПа (кгс/мм²)

Порівняно подовження, %

Ударна в'язкість,

МДж/м² (кгс м/см²)

+20

490 (50,0)

22,0

1,2 (12,0)

- 20

—

—

0,5 (5,0)

Вологість електродів перед застосуванням  ≤ 0,7 %

Рекомендації

Зварювання виконувати короткою дугою, крайки перед зварюванням зачистити. Повторне проколювання електродів перед зварюванням 140÷170 oС упродовж 40 хвилин.
