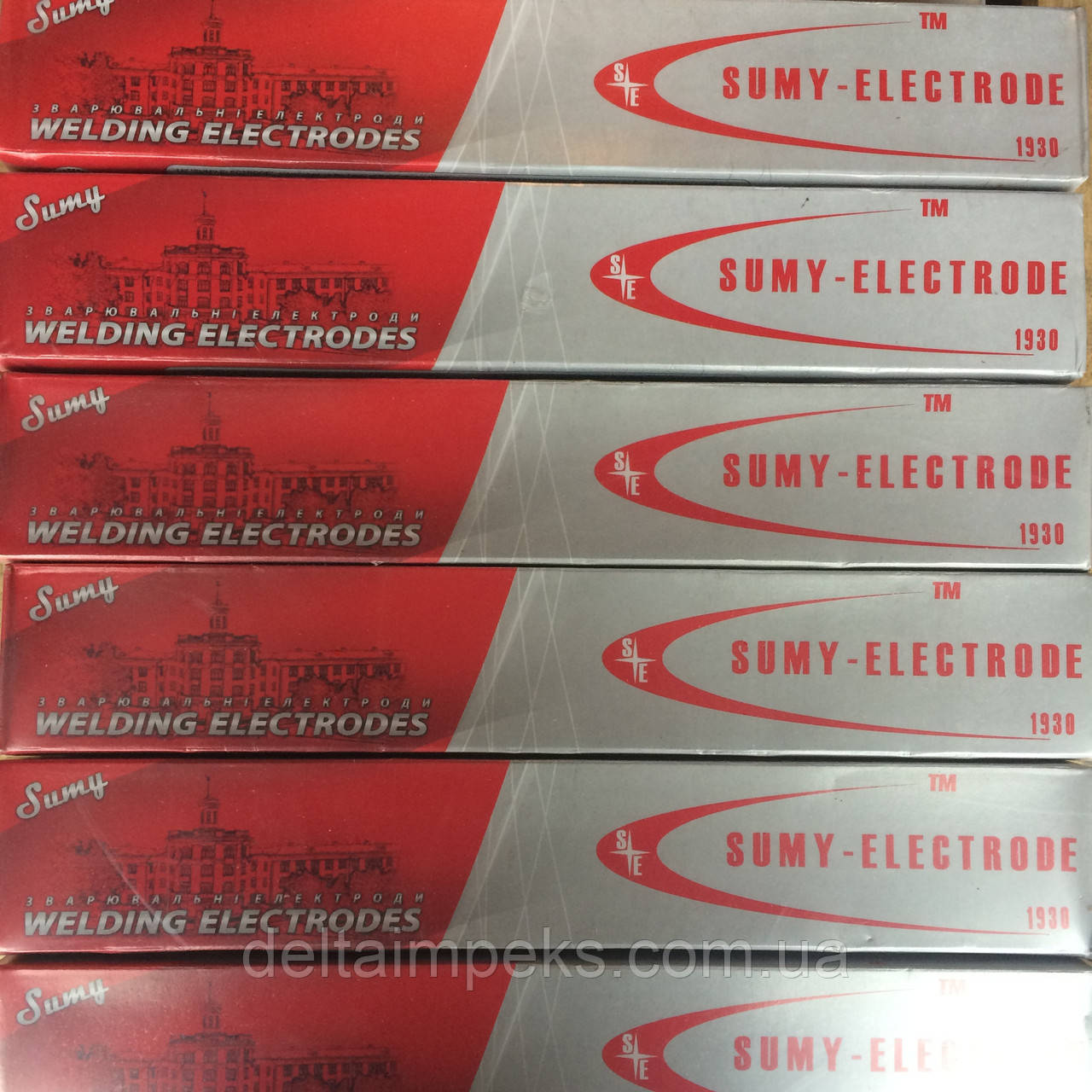

Електроди АНО-21, 5 мм

Тип Е46

Електроди для зварювання вуглецевих і низьколегованих сталей АНО-21

ГОСТ 9466-75

ГОСТ 9467-75

ТУ 14-4-1449-87

ISO 2560

Е432RC11

Е46-АНО-21-Ø-УД

Е432(3)–Р11

DIN 1913

Е4332RC21

AWS A.5.1

Е6013

BS 639

Е4332RC11

Основне призначення

Для зварювання конструкцій із низьковуглецевих сталей марок Ст3, 10, 20 та ін. Можуть застосовуватися для зварювання водопровідних труб, газопроводів малого тиску.

Режими зварювання

           Ток, А

Постійна, зворотна полярність

Положення зварювання

Діаметр електрода, мм

2.0

2.5

3.0

Нижнє

50-90

60-110

90-140

Вертикальне (знизу вгору)

50-70

60-90

80-100

Стельовий

70-90

80-100

100-130

Положення швів, що зварюються

Хімічний склад металу шва (типове значення), %

З

Вуглець

Si

Кремний

Mn

Марганець

S

Сірка

P

Фосфор

0,10

0,30

0,60

0,020

0,025

Механічні властивості металу шва (типове значення)

Температура

 випробувань,

oС

Тимчасовий опіррозриву,

МПа (кгс/мм²)

Порівняно подовження, %

Ударна в'язкість,

МДж/м² (кгс м/см²)

+20

490 (50,0)

22,0

1,4 (14,0)

- 20

—

—

0,5 (5,0)

Вологість електродів перед застосуванням  ≤ 0,9 %

Рекомендації

Зварювання виконувати короткою дугою, крайки перед зварюванням зачистити. Повторне проколювання електродів перед зварюванням 110÷130 oС упродовж 40 хвилин.
