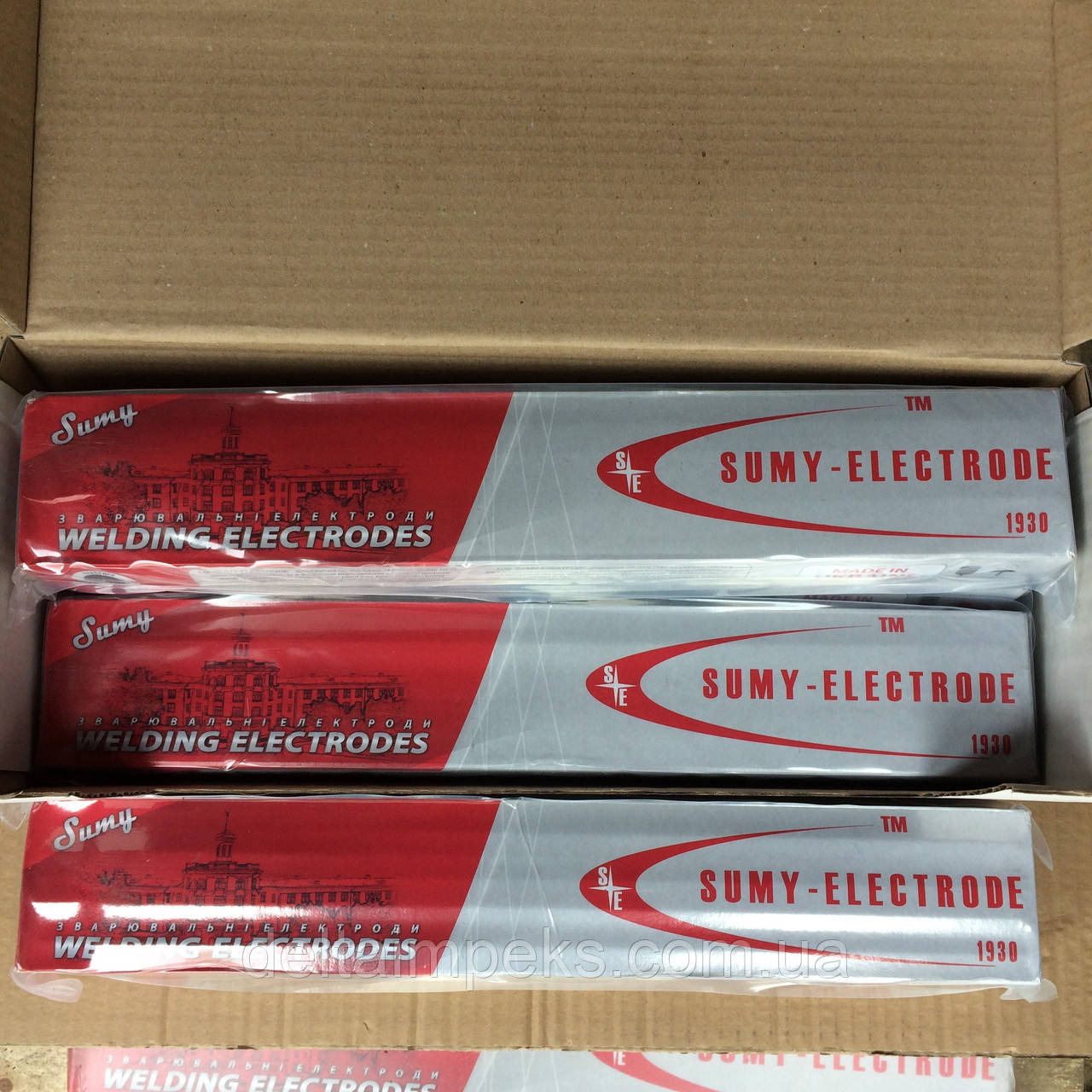

Електроди УОНІ-13/55, 5,0 мм

Тип Е50А

Електроди для зварювання вуглецевих і низьколегованих сталей УОНІ-13/55

ГОСТ 9466-75

ГОСТ 9467-75

ISO 2560

Е514В20

Е50А-УОНІ-13/55-Ø-УД

Е514-Б20

DIN 1913

Е5143В10

AWS A.5.1

Е7015

BS 639

Е5143В20

Основне призначення

Для зварювання вуглецевих і низьколегованих конструкційних сталей, коли до металу зварних швів висувають підвищені вимоги щодо пластичності й ударної в'язкості. Зварювання у всіх просторових положеннях, крім вертикального зверху вниз, постійним струмом зворотної полярності.

Режими зварювання

           Ток, А

Постійна, зворотна полярність

Положення зварювання

Діаметр електрода, мм

2.0

2.5

3.0

4.0

5.0

Нижнє

55-65

70-90

100-130

160-210

220-280

Вертикальне (знизу вгору)

55-65

60-80

90-120

130-160

160-210

Стельовий

55-65

60-80

90-120

130-160

—

Положення швів, що зварюються

Хімічний склад металу шва (типове значення), %

З

Вуглець

Si

Кремний

Mn

Марганець

S

Сірка

P

Фосфор

0,10

0,30

1,15

0,020

0,025

Механічні властивості металу шва (типове значення)

Температура

 випробувань,

oС

Тимчасовий опіррозриву,

МПа (кгс/мм²)

Порівняно подовження, %

Ударна в'язкість,

МДж/м² (кгс м/см²)

+20

568 (58,0)

25,0

1,8 (18,0)

- 30

—

—

0,9 (9,0)

Вологість електродів перед застосуванням  ≤ 0,3 %

Рекомендації

Електроди  чутливі до утворення пористості за наявності іржі та олії на крайках зварюваних деталей, а також у разі збільшення довжини дуги. Зварювання виконувати короткою дугою, крайки перед зварюванням зачистити. Повторне проколювання електродів перед зварюванням 350÷400 oС упродовж 1,0-2,0 годин.
