Сварочный инвертор SSVA 500, фото 2

Сварочный инвертор SSVA 500

Описание
Характеристики
Информация для заказа

Многофункциональный источник тока инверторного типа SSVA 500 способен на многое, а именно:

  • MMA – ручная дуговая сварка;
  • MIG/MAG – дуговая сварка в защитных газах с механизированной подачей сварочной проволоки:
    • режим вынужденных коротких замыканий (ВКЗ);
    • режим струйного переноса металла;
    • два режима «PULSE MIG/MAG» (импульсная сварка): простой и расширенный. С возможностью сварки алюминия в среде аргона.
  • TIG – сварка неплавящимся вольфрамовым электродом в среде инертных газов с контактным поджигом дуги – с заваркой кратера;
  • Spot welding – контактная сварка.
  • максимальный сварочный ток – 650 А; на номинальном сварочном токе 420 А ПН=100 %, на номинальном сварочном токе 500 А – не меньше 60 %;
  • современнейшая схемотехника, полностью цифровое управление с помощью мощного ARM-микроконтроллера на ядре Cortex в реальном времени;
  • промышленный уровень защиты платы;
  • большой цветной дисплей с удобным управлением при помощи джойстика;

Комплект поставки:

  • Источник тока инверторного типа SSVA-500 ― 1 шт.
  • Кабель КГ 1 × 50 4 м с зажимом «масса» MK 600 ABICOR BINZEL ― 1 шт.
  • Инструкция по эксплуатации ― 1 шт.



Краткое описание некоторых характеристик SSVA 500

  • Трехфазное напряжение питания – 3×380 В (номинал), допустимый диапазон – 310―420 В. Кабель питания состоит из четырех изолированных проводов: для трех фаз и заземления корпуса.
  • Максимальный гарантированный ток во всех режимах – не менее 550 А.
  • Высокое значение продолжительности нагрузки (ПН). На сварочном токе до 420 А – непрерывный режим (ПН=100 %), на сварочном токе 500 А – не меньше 60 %.

Особенности конструкции и схемотехники

  • Силовая часть имеет двукратный запас выходной мощности (относительно той, что доступна пользователю).
  • Силовая часть построена по схеме двойного косого полумоста с фазовым сдвигом ШИМ на 180°. Преобразователями управляет высокопроизводительный 32-х разрядный контроллер ARM Cortex-M4.
  • Силовая плата преобразователя и плата выпрямителя для защиты от токопроводящей пыли и влаги залиты силиконовым прозрачным компаундом.
  • Каждый аппарат SSVA-500 в процессе производства при проверке и калибровке проходит стресс-тест под нагрузкой с уровнем тока не менее 950 А. Калибровка максимального рабочего пикового тока – 650 А.
  • ПО поддерживает терминал UART со скоростью 230400 бод для работы в автоматическом режиме в составе роботизированных комплексов.
  • Разработчики активно работают над улучшением потребительских свойств SSVA-500. В течение всего срока эксплуатации аппарата пользователю будут доступны все новые наработки путем обновления ПО в сервисном центре, региональным дилером или самостоятельно.

Управление

Управление настройками осуществляется с помощью четырехпозиционного джойстика с центральной кнопкой. Информация отображается на цветном 3,5” LCD дисплее.

Курсор (зеленая стрелка) указывает активный в данный момент пункт меню.
Движение джойстика вверх/вниз перемещает курсор вверх/вниз для выбора пункта меню.
Движение джойстика влево/вправо изменяет значение параметра для выбранного пункта меню.
Нажатие на центральную кнопку джойстика отображает подсказку и описание текущего пункта меню.

Обзор режимов

Для выбора режима работы необходимо:
– установить курсор в верхней строке меню;
– движением джойстика влево/вправо выбрать метод и режим сварки:

  • [MMA. Ручная Дуговая сварка]
  • [MIG/MAG 1. Режим ВКЗ]
  • [MIG/MAG 2. Струйный перенос]
  • [MIG/MAG 3. Простой импульс]
  • [MIG/MAG 4. Расширенный импульс]
  • [TIG. Сварка вольфр. электродом]
  • [SPOTTER. Контактная сварка]
    или:
  • [Глобальные настройки, инфо]
  • [Статистика]

MMA. Ручная Дуговая сварка

http://ssva.ua/wp-content/uploads/2018/08/Menu_MMA.jpg
[MMA. Ручная Дуговая сварка]

Сварка всеми типами электродов, строжка

[Вых. ток, А]

0—550 А
Установка желаемого выходного тока

[Жесткость, %]

0—100%
Установка наклона Вольт-Амперной характеристики, «энергичность дуги»

[Форсаж, сек]

0,0—3,0 сек
Подброс тока в момент начала сварки на определенное время

[Огр ХХ (1-вкл)]

0 или 1
«1» – ограничение выходного напряжения до 12 В включено. Для безопасной работы в средах с повышенной влажностью, внутри емкостей и пр.

MIG/MAG 1. Режим ВКЗ

http://ssva.ua/wp-content/uploads/2018/08/Menu_MIG-MAG-1.jpg

[MIG/MAG 1. Режим ВКЗ]

Дуговая сварка в защитных газах с механизированной подачей сварочной проволоки («полуавтоматическая» сварка) в режиме переноса металла с Вынужденными Короткими Замыканиями проволокой 0,8—2,0 мм в среде газа СО2 и смеси газов Ar/CO2 или Ar/CO2/O2. Характерны: более высокий катет и уменьшенное тепловложение в материал относительно других режимов

[Напряжение V]

Установка выходного напряжения. При правильной настройке под текущую скорость подачи проволоки кончик проволоки находится в сварочной ванне, шарик не образуется

[Жесткость %]

Установка относительного пикового тока или баланса между устойчивостью сварочного процесса и количеством периодических брызг

MIG/MAG 2. Струйный перенос

http://ssva.ua/wp-content/uploads/2018/08/Menu_MIG-MAG-2.jpg

[MIG/MAG 2. Струйный перенос]

Наиболее производительная «полуавтоматическая» сварка – режим Струйного Переноса металла – проволокой 0,8—2,0 мм в среде газа СО2 и смеси газов Ar/CO2 или Ar/CO2/O2. Характерны: низкий катет, большой прогрев материала и повышенные скорости подачи проволоки

[Напряжение, V]

Установка выходного напряжения. При правильной настройке под текущую скорость подачи проволоки кончик проволоки находится в сварочной ванне, шарик не образуется

[Жесткость %]

Установка относительного пикового тока или баланса между устойчивостью сварочного процесса и количеством периодических брызг. В этом режиме нужно уменьшать жесткость, насколько это возможно, но без срыва равномерного процесса сварки. Желательные значения: 4—8 %

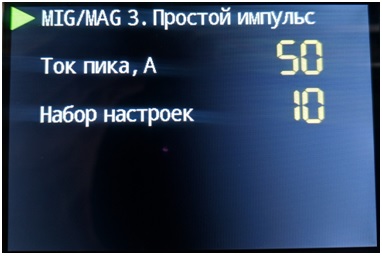

MIG/MAG 3. Простой импульс

http://ssva.ua/wp-content/uploads/2018/08/Menu_MIG-MAG-3.jpg

[MIG/MAG 3. Простой импульс]

«Полуавтоматическая» сварка в режиме импульсного переноса металла проволокой 0,8—1,6 мм в среде смеси газов Ar/CO2 или Ar/CO2/O2. Характерны: низкий катет, вплоть до отрицательного, большой прогрев материала и полное отсутствие брызг при правильной настройке.
Комфортная сварка алюминия в среде инертных газов Ar, He, Kr

[Ток пика, А]

Установка пикового тока. При правильной настройке под текущую скорость подачи проволоки и текущий набор настроек кончик проволоки не касается сварочной ванны, шарик не образуется

[Набор настроек]

Заготовленные наборы настроек: 0—10; для диапазонов скоростей и различных диаметров проволоки, начиная со скорости ~50 и диаметра проволоки 0,8 мм (набор настроек 0)

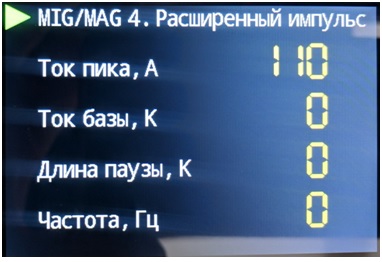

MIG/MAG 4. Расширенный импульс

http://ssva.ua/wp-content/uploads/2018/08/Menu_MIG-MAG-4.jpg
[MIG/MAG4. Расширенный импульс]

«Полуавтоматическая» сварка в режиме импульсного переноса металла проволокой 0,8—1,6 мм в среде смеси газов Ar/CO2 или Ar/CO2/O2. Характерны: низкий катет, вплоть до отрицательного, большой прогрев материала и полное отсутствие брызг при правильной настройке.
Комфортная сварка алюминия в среде инертных газов Ar, He, Kr

[Ток пика, А]

Установка пикового тока. При правильной настройке кончик проволоки не касается сварочной ванны, шарик не образуется

[Ток базы, 1/К]

Базовый ток относительно пикового. При значении К=10 базовый ток меньше пикового в 10 раз

[Длина паузы, К]

Время действия базового тока относительно пикового. При значении К=10 время действия базового тока в 10 раз больше времени действия пикового тока

[Частота, Гц]

0—300 Гц
Желательно избегать частот, кратных частоте сети

TIG. Сварка неплавящимся электродом

http://ssva.ua/wp-content/uploads/2018/08/Menu_TIG.jpg

[TIG. Сварка вольфр. электродом]

Сварка неплавящимся (вольфрамовым) электродом в среде инертных газов

[Вых. ток, А]

Установка желаемого выходного тока

[Наклон, %]

Установка наклона Вольт-Амперной характеристики

[Зав. кратера, сек]

Заварка кратера. Установка времени плавного спада тока перед обрывом дуги

SPOTTER. Контактная сварка

http://ssva.ua/wp-content/uploads/2018/08/Menu_SPOTTER.jpg

[SPOTTER. Контактная сварка]

Контактная сварка или дозированный прогрев одиночным импульсом тока установленной величины

[Вых. ток, А]

Установка желаемого значения импульса выходного тока

[Время имп., сек]

Длительность импульса тока (от 0,01 до 10 сек) при нажатии на кнопку горелки

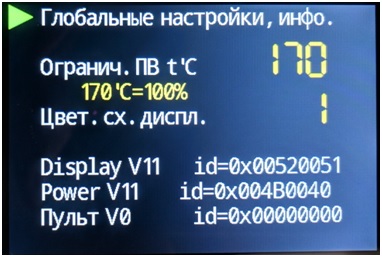

Глобальные настройки, информация

http://ssva.ua/wp-content/uploads/2018/08/Menu_Info.jpg

[Глобальные настройки, инфо.]

[Огранич. ПВ tºC]

Ручное ограничение ПВ аппарата позволяет пользоваться слаботочными горелками без риска выхода их из строя.
В случае использования сварочных рукавов с небольшой ПВ Вы можете ограничить ПВ самого аппарата. Установленные 170ºC соответствуют ПВ = 100 % на 420 А

[Цвет. сх. диспл.]

Цветовая схема дисплея: прямая или инверсная

Display V11 id=0x00520051 – текущая версия ПО и уникальный идентификационный номер дисплея

Power V11 id=004B0040 – текущая версия ПО и уникальный идентификационный номер силовой платы

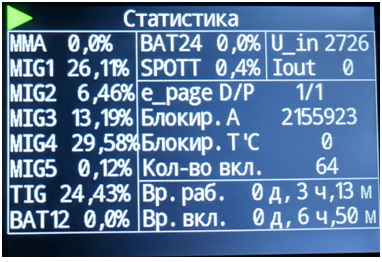

Статистика

http://ssva.ua/wp-content/uploads/2018/08/Menu_Stat.jpg

Для статистики – по каждому режиму отдельно – учитываются данные работы под нагрузкой более 10 А относительно общего времени работы под нагрузкой.

U_in – (для разработчиков) среднее значение АЦП напряжения сети под нагрузкой за последний час работы. 380 В =~2700. 420 В = ~3200

Iout – (для разработчиков) среднее значение АЦП выходного тока. 650 А= ~1900

e_page D/P – (для разработчиков) количество записей страниц EEPROM дисплея и силовой платы

Блокир. А – (для разработчиков) количество срабатываний аварийной отсечки по току

Блокир. Т°C – количество срабатываний отсечки по перегреву

Кол-во вкл. – количество включений

Вр. раб. – время работы под нагрузкой

Вр. вкл. – общее время во включенном состоянии

Основные
Производитель  SSVA
Страна производительУкраина
Напряжение питания380 В
Номинальный сварочный ток500.0 (А)
Максимальный сварочный ток650.0 (А)
Минимальный сварочный ток5.0 (А)
Номинальная потребляемая мощность24.0 (кВА)
Максимальный диаметр используемого электрода6.0 (мм)
Минимальный диаметр используемого электрода1.6 (мм)
Продолжительность нагрузки  100.0 (%)
Максимальная температура окружающей среды45.0 (град.)
Минимальная температура окружающей среды30 град.
Степень защиты IP23
Коэффициент полезного действия  89.0 (%)
Вес31.0 (кг)
Гарантийный срок  24 (мес)
Габаритные размеры
Ширина230.0 (мм)
Длина685.0 (мм)
Высота450.0 (мм)
